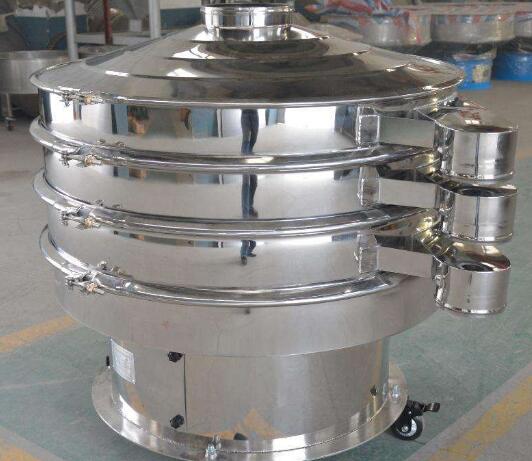

旋振筛

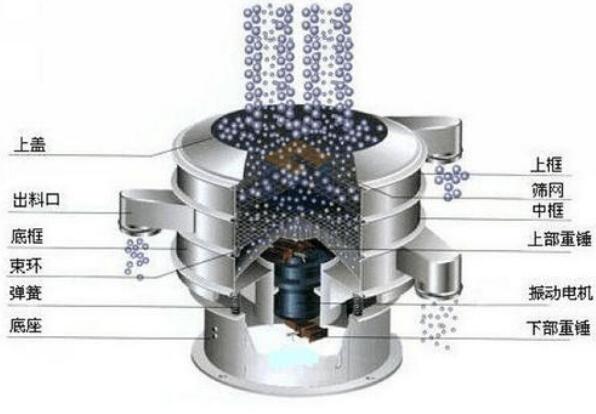

   旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

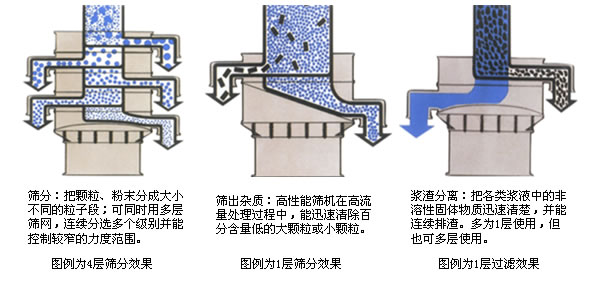

   旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。
主要适用行业：
    化工类：树脂、涂料、颜料、橡胶、碳黑、活性炭、助溶剂、胶份、元明粉、聚乙稀粉、石英砂等。
    医药类：中药粉、西药粉、医药原料粉等。
    食品类：糖、盐、味精、淀粉、奶粉、豆浆、果汁、米粉、脱水蔬菜、果汁、酵母液、凤梨汁、鱼粉、食品添加剂等。
    窑业类：玻璃、陶瓷、瓷泥浆、研磨材料、耐火砖材、高岭土生石灰、云母、氧化铝、碳酸钙(重)等。
    金属冶金类：铅粉、氧化锌、氧化钛、铸造砂、金刚粉、铝粉、铁粉、各种金属粉末等。
    公害处理类：废水、废油、粪尿等。

使用与维修：

    1、本机应装设电气保护装置。

    2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。

    3、当电机旋转方向不符合要求时，调整电源相序即可。

    4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

    5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

    6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。
