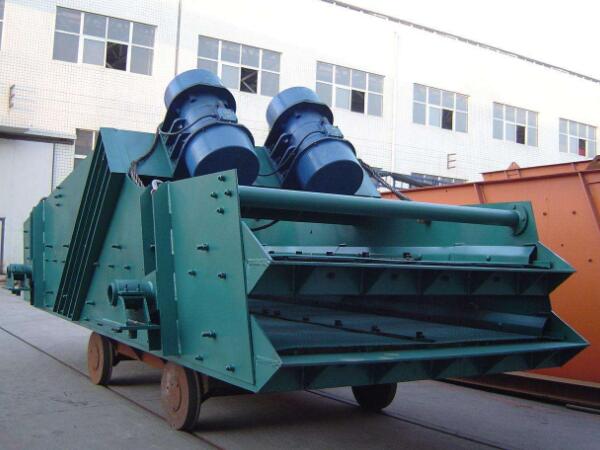

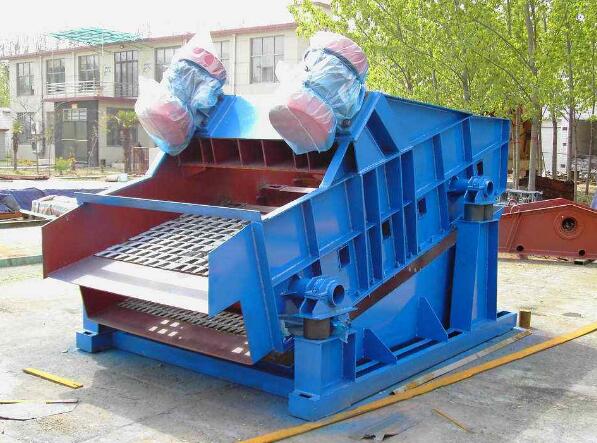

节肢振动筛分节振动采用新型节能振动源驱动,多组振动源驱动多节筛面,每节振动可采用不同运动轨迹,每段筛面可采用不同倾角,其性能优于同规格的其它筛机,具有结构简单,维修方便,传给基础动负荷不等特点。是矿山、煤炭、冶金、建材等行业大规模生产的连续筛分设备。

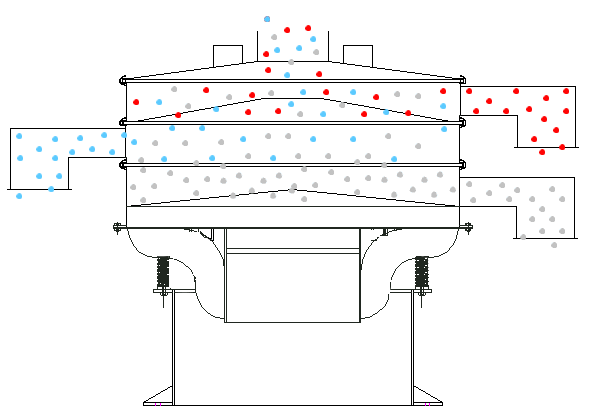

将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同级别的过程成为筛分。大于筛孔的颗粒留在筛面上,称为该筛面的筛上物,小于筛孔的颗粒透过筛孔,称为该筛面的筛下物。实际的筛分过程是:大量粒度大小不同、粗细混杂的碎散物料进入筛面后,只有一部分颗粒与筛面接触,由于筛箱的振动,筛上物料层被松散,使大颗粒本来就存在的间隙被进一步扩大,小颗粒乘机穿过间隙,转移到下层或运输机上。由于小颗粒间隙小,大颗粒并不能穿过,于是原来杂乱无章排列的颗粒群发生了分离,即按颗粒大小进行了分层,形成了小颗粒在下,粗颗粒居上的排列规则。到达筛面的细颗粒,小于筛孔者透筛,很终实现了粗、细粒分离,完成筛分过程。然而,充分的分离是没有的,在筛分时,一般都有一部分筛下物留在筛上物中。细粒透筛时,虽然颗粒都小于筛孔,但它们透筛的难易程度不同,物料和筛孔尺寸相近的颗粒,透筛就较难,透过筛面下层的颗粒间隙就更难。
设备在出厂前需精工征集装配及无负载试车,经检查各项指标合格后方能出厂,因此,设备在发运到使用现场后,用户应按装箱清单及成套设备发货单检查整台机器的零部件是否齐全,技术文件有否纰漏。
设备到达现场后,不可直接搁置在地面上,应平稳放置在平整的枕木上,并要求离地面距离不小于250mm。如果存放在露天,应加防油布遮盖,以防风雨侵蚀。
振动筛简称高频筛,高频振动筛(高频筛)由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。
高频振动筛(高频筛)效率高、振幅小、筛分频率高。高频振动筛与普通筛分设备的原理不同,由于高频振动筛(高频筛)采用了高频率,一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡,加速了大密度有用矿物和析离作用,增加了小于分离粒度物料与筛孔接触的概率。
振动筛一般由振动器、筛箱、支承或悬挂装置、传动装置等部分组成。
振动器
单轴振动筛和双轴振动筛的振动器,按偏心重配置方式区分一般有两种型式。偏心重的配置方式以块偏心型式较好。
筛箱
筛箱由筛框、筛面及其压紧装置组成。筛框是由侧板和横梁构成。筛框须要有足够的刚性。
支承装置
振动筛的支承装置有吊式和座式两种。座式安装较为简单,且安装高度低,一般应优先选用。振动筛的支承装置主要由弹性元件组成,常用的有螺旋弹簧、板弹簧和橡胶弹簧。
传动装置
振动筛通常采用三角带传动装置,振动筛的结构简单,可以任意选择振动器的转数,但运转时皮带容易打滑,可能导致筛孔堵塞。振动筛也有采用联轴器直接驱动的。联轴器可以保持振动器的稳定转数,而且使用寿命很长,但振动器的转数调整困难。
