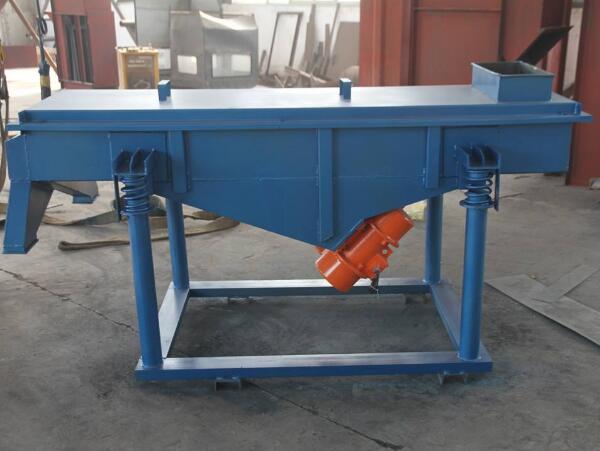

直线振动筛

直线振动筛 / 产品详情

　　直线振动筛利用振动电机激振作为振动动力来源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

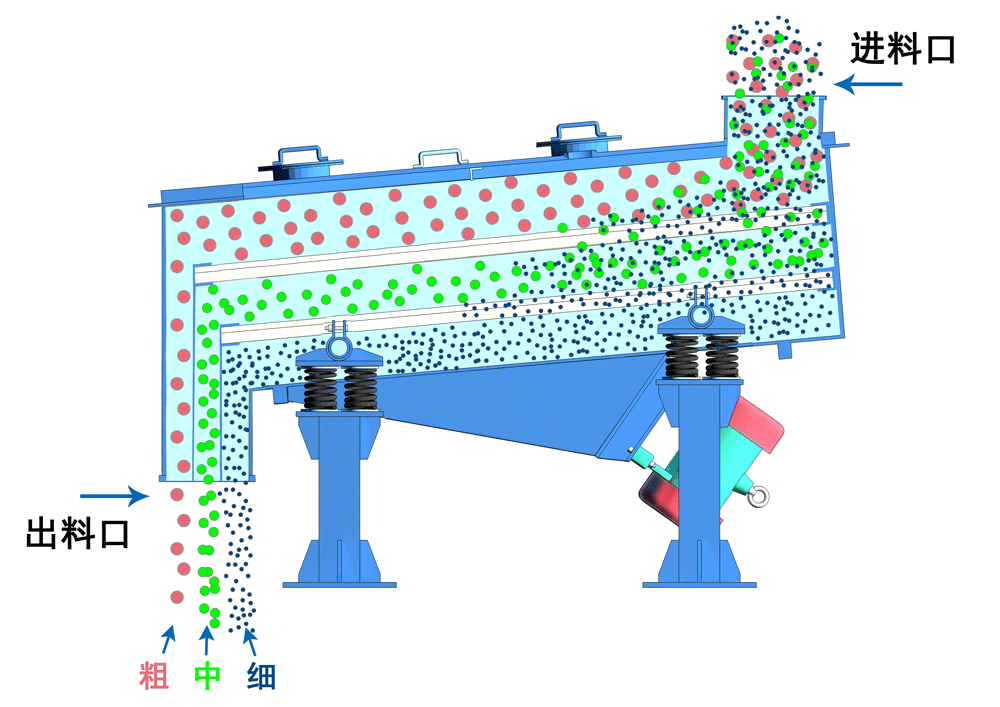

工作原理:

　　直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。高筛分目数400目，可筛分出7种不同粒度的物料。

影响因素:

　　1. 物料性质
　　(1)物料松散密度
　　松散密度较大的块状物料容易透筛，筛分效率也较高;相反，松散密度较小的物料及粉状物料不容易透筛，筛分效率也低。沥青混合料的松散密度一般为1.6t/m3左右。
　　(2)物料颗粒组成
　　为了提高筛分效率, 要在被筛分物料级配组成确定的情况下, 确定振动筛筛孔尺寸, 使难筛物料( 粒径为 0.7~1倍筛孔尺寸的物料) 占应筛下物料的比例小。
　　(3) 物料粒度与筛孔的相对尺寸
　　矿料的颗粒度要严格控制在设备的技术参数范围以内，颗粒度指数差异过大，就会造成生产循环大，制约产品的质量和处理能力。物料在筛分过程中的透筛概率受很多因索影响，其中自接和重要的因索是物料粒度与筛孔尺寸的相又寸大小。

　　2.筛面结构参数:
　　(1)筛面长度与宽度
　　一般来说，筛而宽度自接影响生产率，而筛而长度接影响筛分效率。筛而长，物料在筛而上停留时间长，透筛机会多, 所以筛分效率高。实际上, 筛面宽度对于筛分效率, 筛面长度对于筛分能力也都有不同程度的影响。一般宽长比为1:2~1:3 为宜。
　　(2)筛孔形状与尺寸
　　筛孔形状的选择主要取决于对筛分产物粒度和对筛在较下产品用途的要求。圆形筛孔与其他形状的筛孔相比，名义尺寸相同的情况下，透过圆形筛孔的筛下物粗度较小。
　　3.振动特性参数:
　　(1)筛面倾角α
　　筛面与水平面的夹角称为筛面倾角。倾角的大小与筛分设备的处理量和筛分效率有密切关系。当倾角变大时,将增加筛上物料的抛掷强度, 从而物料在筛面上向前的运动速度加快, 使筛机处理量提高, 但物料在筛面停留时间缩短, 减少颗粒透筛机会, 使筛分效率降低。反之就会使处理量降低, 从而提高筛分效率。例如烟台鑫海直线振动筛筛面倾角可调，使筛分效率大大提高，被广泛应用。
　　(2)振动方向角δ
　　振动方向线与上层筛面之间的夹角称为振动方向角。振动方向角取值越大,物料每次抛掷运动所移动的距离越短, 物料在筛面上向前的运动速度越慢, 物料能够得到充分筛分, 从而获得较大的筛分效率。
　　(3)振幅 A 和频率ω
　　振幅变大, 筛孔堵塞现象将大大减少, 同时也有利于物料的分层。而振动频率的变大, 可以增加物料在筛面上的跳动次数, 使得物料的透筛概率增加, 这对于加快物料筛分速度和提高 筛分效率很有帮助。振幅的选择是根据被筛物料的粒度及性质来选用的。对于粒度较大的物料选用较大的振幅和较低的频率; 对于粒度较细的物料, 选用较小的振幅和较高的频率。

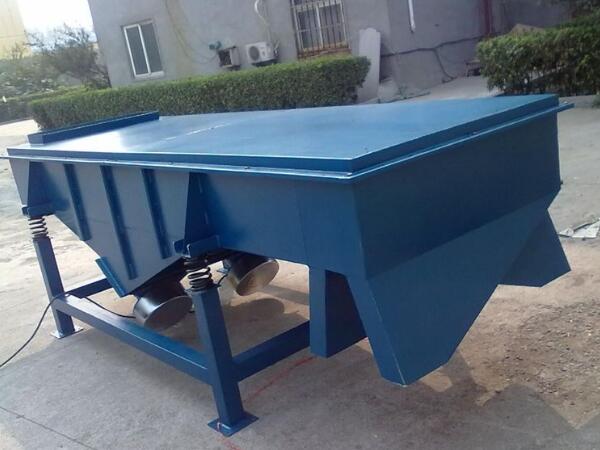

客户现场：

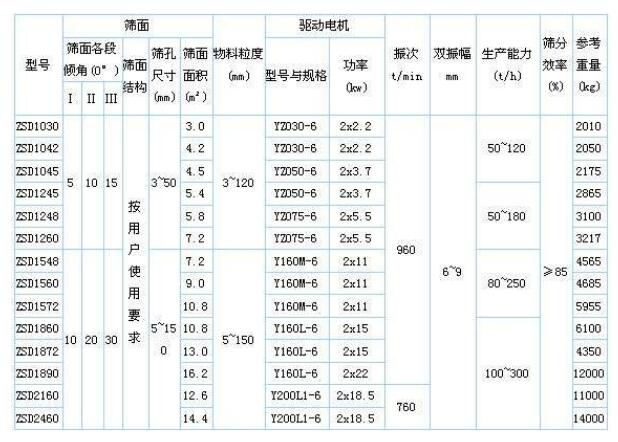

技术参数：
